Кабелі для сонячних батарей
Кабелі для сонячних батарей
Для зовнішньої прокладки рекомендується застосовувати спеціальний кабель для сонячних панелей. На відміну від звичайних кабелів, кабель для сонячних панелей володіє спеціальною двошаровою ізоляцією, яка захищає його мідні жили від всіх типів впливу навколишнього середовища (дощ, сніг, ультрафіолетове випромінювання, температурні перепади).
Застосування цього кабелю дозволить уникнути можливих проблем при експлуатації фотоелектричних станцій і систем.
При пошуку кабелю треба враховувати кілька параметрів, а саме:
-
вогнестійкість, оболонка не повинна горіти, в короткочасному відкритому полум'ї,
-
термостійкість, струмопровідні жили не пошкоджуються при тривалій експлуатації в діапазоні температур від -30 °С до +120 градусів °С,
-
стійкість до впливу чинників зовнішнього середовища (мороз, дощ, сніг, вітер, сонце), при цьому термін служби повинен бути не менше терміну експлуатації всієї установки,
-
необхідні електричні властивості.

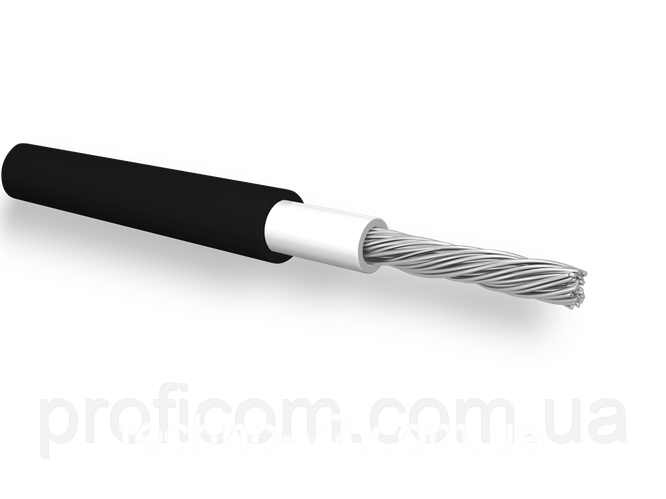

Конструкція кабелю:
-
Струмопровідна жила - мідна, луженная, круглої форми, 3 класу гнучкості.
-
Ізоляція - з светостабілізірованного зшитого поліетилену.
-
Колір ізоляції – чорний або червоний.
Выбор сечения кабеля по мощности (диаметра жилы)
Основным критерием при подборе провода с оптимальными электрическими свойствами является сечение кабеля. Именно от этого напрямую зависит долговечность и бесперебойность работы всей структуры. Что же это такое. По сути это диаметр внутренней (без защитной оболочки) токопроводящей жилы.
Сечение кабеля следует выбирать в зависимости от его длины и мощности солнечных батарей, чтобы минимизировать потери.
| Ток модуля | 1м | 3м | 5м | 10м | 20м |
|---|---|---|---|---|---|
| 3А | 0,5 | 0,75 | 1,5 | 4,0 | 6,0 |
| 5А | 0,75 | 1,5 | 2,5 | 6,0 | 10,0 |
| 7А | 1,0 | 2,5 | 4,0 | 10,0 | 16,0 |
Расчет длины монтажного провода для солнечных батарей
Еще одним параметром при выборе нужного сечения является значение понижения напряжения в кабеле. И при выборе, нужно стремиться к тому, чтоб потеря напряжения не превышало 2%. Так для комплексов работающих от 12V это значение не должно быть выше 0,25V. Приведем экспертное мнение: “Чем длиннее кабель, тем больше сопротивление. Чем больше сопротивление, тем больше потери. Следовательно: если хочешь снизить потери, бери больше сечение.
Обов'язково не забудьте, для надійної і довговічної роботи всього комплексу, всі з'єднання повинні бути надійними, при їх монтажі обов'язкове використання тільки професійних витратних матеріалів (наконечники, гільзи) і професійного інструменту.
